Introducción

Recuerda

A la pestaña “electricidad”, volveremos varias veces ya que el resto de instalaciones dependerá de esta, por ejemplo instalación climatización, y las cargas eléctricas se verán aumentadas.

La instalación eléctrica queda fuera del contenido del Código Técnico de la Edificación. A la instalación eléctrica le es de aplicación el Reglamento Electrotécnico de Baja Tensión (R.D 842/ 2002) y sus Instrucciones Técnicas Complementarias. No obstante, el Código Técnico, si influye en el sentido de que hay que alimentar a todos los equipos de las distintas instalaciones.

Datos generales

Obra > Datos generales y aparece un cuadro en el que indicaremos las características que nos pide de nuestro edificio. En la tabla 1 de la ITC – BT – 25, se tipifican los circuitos que tiene que tener nuestra instalación interior de vivienda.

En viviendas, se marcará la casilla “Desdoblar circuito C4 en viviendas”, que pertenece a lavadora, lavavajillas y termo eléctrico, ya que se recomienda el uso de tres circuitos independientes, sin que eso suponga el paso de electrificación elevada ni la necesidad de disponer de un diferencial adicional.

Instalaciones de enlace

Son aquellas que unen la caja general de protección, con las instalaciones de interior o receptoras del usuario. Según el Art. 1.2 ITC – BT – 12, la constituyen la caja general de protección (CGP), la línea general de alimentación (LGA), concentración de contadores (CC), derivación individual (DI), la caja para Interruptor de Control de Potencia (ICP) y los Dispositivos Generales de Mando y Protección (DGMP) de usuario.

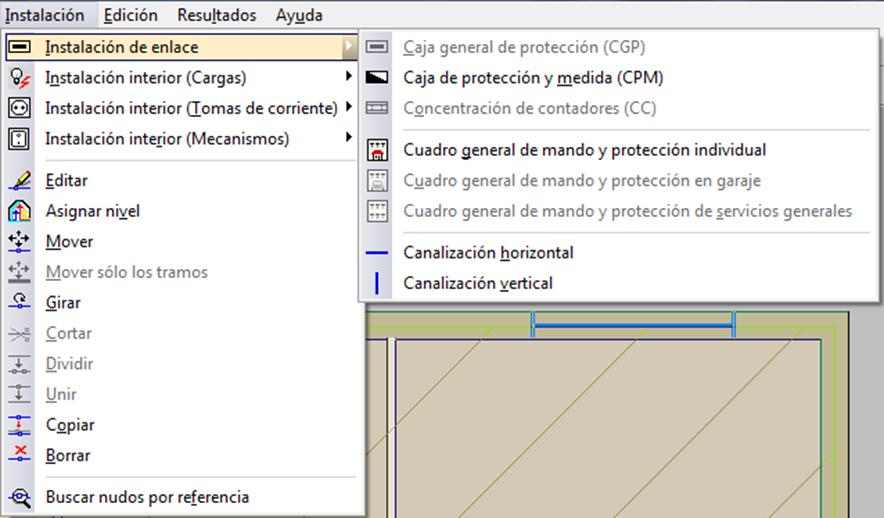

Instalación > Instalación de enlace, en esta barra están todos los iconos que vamos a necesitar hasta llegar a las instalaciones particulares de cada usuario.

En primer lugar, colocamos la Caja General de Protección fuera del edificio, en el caso de un bloque de viviendas, y dispondremos  justo antes de la entrada al edificio, la Caja General de Protección (CGP) y en el extremo de ella, ya dentro de la vivienda, la Concentración de Contadores (CC). En el caso de una vivienda unifamiliar, colocaremos la Caja de Protección y Medida (CPM) en el exterior de la vivienda, y en el interior colocaremos el Cuadro General de Mando y Protección Individual. Este elemento ya alberga al contador y a los fusibles de la instalación. Uniremos estos elementos con una canalización horizontal.

Al instalar la CGP, no forzaremos la sección, En un bloque de viviendas, desde la concentración de contadores suministraremos la energía eléctrica a cada cuadro general de mando y protección de nuestro edificio, ya sean estos cuadros de viviendas, en garaje o de servicios generales. Colocaremos tantos CGMP como sean necesarios, para viviendas, para garaje, para servicios generales (ascensor, iluminación interior y exterior,…), etc. Se abastecerá a las diferentes viviendas mediante canalizaciones horizontales y verticales (montantes), como en fontanería y en vez de cuidar las pérdidas de presión, ahora se cuidará de la caída de tensión.

Instalaciones interiores

Una vez puestos los elementos de la instalación de enlace, podremos calcular la instalación para que el programa nos determine las bases de enchufe necesarias en nuestra vivienda. El programa asignará las cargas que haya en cada unidad de uso a su cuadro general de mando y protección. Por tanto, el siguiente paso es colocar las tomas de corriente y de iluminación de toda la instalación. Los puntos de luz se conectan a sus correspondientes interruptores. Los circuitos de alumbrado (iluminación) y los circuitos de fuerza de las otras instalaciones se conectarán a sus correspondientes cuadros de mando y protección.

Iluminación

En primer lugar, se colocarán las cargas eléctricas y después se conectarán con sus respectivos mecanismos de operación. Instalación > Instalación interior (Cargas). Con el icono Punto de luz en techo, dispondremos los preparativos para que después se coloquen las correspondientes luminarias de techo en los puntos que marquemos. De la misma manera, con Punto de luz en la pared, dejaremos preparada la instalación para posterior colocación de luminarias tipo aplique.

No obstante, tenemos que tener en claro que ahora no escogemos ni lámparas ni luminarias, sólo estamos preparando la instalación para que el consumidor las elijan y las coloquen en los puntos que ahora tenemos que prefijar. Ahora tenemos que pensar donde vamos a colocar los mecanismos de operación de los puntos de luz. Instalación > Instalación interior (mecanismos). Dentro, de Interruptor, nos aparecen los siguientes tipos de interruptores:

  • Interruptor unipolar: Un punto de luz se opera con este mecanismo simple, que abre o cierra su circuito en un único punto y sólo en el conductor de fase, no en el neutro.
  • Interruptor doble: En un mismo mecanismo, con su llave partida, operamos en dos puntos de luz no interconectados entre sí. Es decir, con un interruptor unipolar podemos apagar y encender a la vez varios puntos de luz que responden solidariamente, porque están en paralelo entre sí, pero con un interruptor doble operamos en dos ramas diferentes del circuito.
  • Conmutador: Un punto de luz, o varios en paralelo, se operan desde dos mecanismos situados en puntos distintos. Puede ser el caso de la iluminación de un pasillo, que tiene mecanismos de operación al inicio y al final para encender la luz al empezar a recorrerlo y apagarla al salir de él.
  • Conmutador doble: Como puede intuirse, es un mecanismo de llave partida que opera a dos ramas de puntos de luz distintas.
  • Cruzamiento: Desde fuera también parece un simple interruptor unipolar, pero sus capacidades difieren bastante. Son necesarios cuando necesitamos operar un punto de luz, o varios en paralelo, desde más de dos mecanismos. Sólo podemos instalar dos conmutadores, pero podemos disponer varios interruptores de cruce o cruzamientos. La explicación es que con estos mecanismos podemos invertir los dos polos, por lo que jugando con esta capacidad podemos conectar cuantos cruzamientos precisemos. Los cruzamientos se instalan entre conmutadores, es decir, si son tres mecanismos, sólo es de cruzamiento el del medio, los extremos son conmutadores. Es el caso típico de los apliques del dormitorio principal, que pueden encenderse desde la puerta, para iluminar la habitación al entrar en ella, y desde los dos lados de la cama de matrimonio.

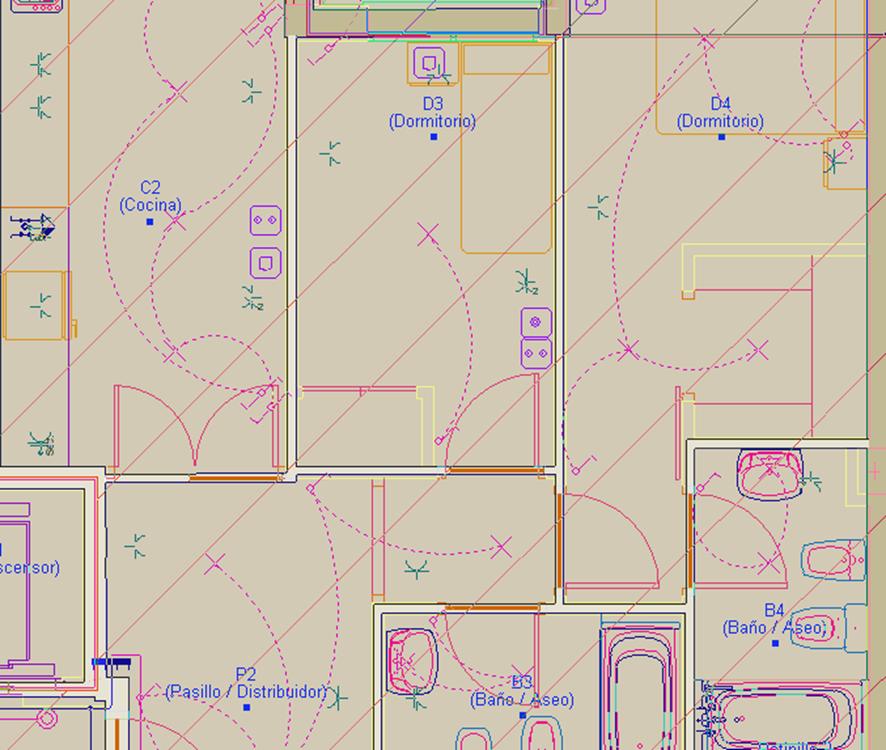

Las conexiones entre los interruptores y los puntos de luz las haremos desde Instalación interior (mecanismos) > Conectar, que permite hacer las conexiones curvas y discontinuas típicas de los planos de instalaciones eléctricas. Se parte del interruptor hasta el punto de luz, y sin arrastrar, mover el ratón alrededor de esta línea hasta que la curva quede como nos guste. La curva se fijará con el botón izquierdo del ratón. En los conmutadores o cruces, tendremos que conectar los puntos de luz con todos los mecanismos que lo operen.

En el ejemplo del pasillo, si tenemos dos puntos de luz en él, podemos conectar el conmutador de la entrada al primer punto de luz y el de salida al segundo. A la izquierda de área gráfica, en la zona de paneles acusaremos el panel Planos, que permite activar o desactivar la visualización de las luminarias normales, las de emergencia, las tomas de corriente y la instalación de telecomunicaciones.

Fuerza

Ahora colocaremos las tomas de fuerza, es decir, los enchufes. Las tabla 2 de la ITC-BT-25 nos dice las dotaciones que cada recinto tiene que tener como mínimo. No será necesario conectar estas tomas, solo las colocaremos. El programa sabe a qué circuito tiene que llevar cada enchufe. Sin embargo, las tomas que se dispongan fuera de los recintos (balcones, lavaderos,..), se tendrán que conectar al cuadro general de mando y protección de la vivienda. Instalación interior (cargas) tenemos cuatro tipos de tomas de corriente para fuerza:

  • Base de enchufe: Se podrá indicar a qué se va a destinar para que el programa estime la carga. En ellos va a ir implícito el circuito al que pertenecen.
  • Motor de persiana: Es una toma de corriente muy típica, de valor estimado muy aproximadamente por su estandarización.
  • Toma de uso general estanca: son los enchufes que colocaremos en garajes y terrazas.
  • Carga definida por el usuario: Son nudos de cargas genéricos, como ascensor, depuradoras, extractores, bombas de circulación, fan-coils, equipos de telecomunicaciones, etc.

Para disponer un timbre, se seleccionará Pulsador. El Zumbador se colocará en el interior de la vivienda y se conectará con el pulsador que lo acciona. También podremos poner una toma de base para el telefonillo. Se irán insertando ordenadamente las tomas de corriente en cada tipo de recinto y después cambiar hasta completar las exigencias según nos muestre el programa. En el salón y dormitorios tenemos que disponer un mínimo de 3 tomas por cada 6m2. En la cocina se dispondrán más enchufes, debido a la conexión de electrodomésticos, campana extractora, frigorífico, lavadora, lavavajillas y secadora.

Se colocarán más enchufes en los diferentes recintos si se prevé, la instalación de climatización, de ACS, o de cualquier otro aparato que sea necesario conectar a la red. No obstante, siempre podremos volver a esta pestaña para colocar los enchufes que sean necesarios tras completar el resto de instalaciones. Si tuviéramos un sistema multi-split, es una carga que no está en ningún recinto y por tanto, como se ha dicho anteriormente, se conectará al cuadro de mando y protección. Las canalizaciones de las cargas, se realizarán a través de Instalaciones interiores (Cargas). No confundir con la conexión de punto de luz.

Instalaciones comunes

En las instalaciones de bloques de viviendas, se dispondrá un cuadro de servicios generales y otro cuadro de garaje. Al cuadro de servicios generales se conectará, repartidos por circuitos:

  • Iluminación en escaleras.
  • Iluminación de cuartos técnicos.
  • Iluminación exterior de plaza.
  • RITS en Bajo cubierta.
  • Ventiladores de extracción encubierta.
  • Ventiladores de admisión en plazoleta.
  • Toma de corriente en almacén de residuos.

En el cuadro de garaje:

  • Iluminación general y de emergencia.
  • Iluminación en RITI, vestíbulo de independencia y cuarto para el grupo de presión.
  • Grupo de presión.
  • Bombas de arquetas de bombeo en sótano.
  • RITI en sótano.

Nota

Siempre se podrá disponer un subcuadro o cuadro secundario conectado al general que le corresponda y a donde se puedan llevar los circuitos que estimemos necesarios.

Cálculo e impresión de resultados

  • Resultados > Calcular.
  • Resultados > Esquema unifilar.
  • Si hemos dispuesto cierta cantidad de tomas, el programa detectará que se trata de una electrificación elevada y hará 3 circuitos, uno para el básico, otro para las tomas en las que nos hemos pasado, y otro para exterior.
  • Archivos > Imprimir listados de obra.
  • En Planos. Periférico DWG. En la impresión de planos, se puede apreciar que en el plano, no pone los circuitos básicos, sólo en los que se pasa como el C7. El circuito C7 aparece cuando superamos las 20 tomas.
  • Archivo > Exportar > BC3. Generamos el archivo de mediciones.

Trazado de la instalación en la práctica

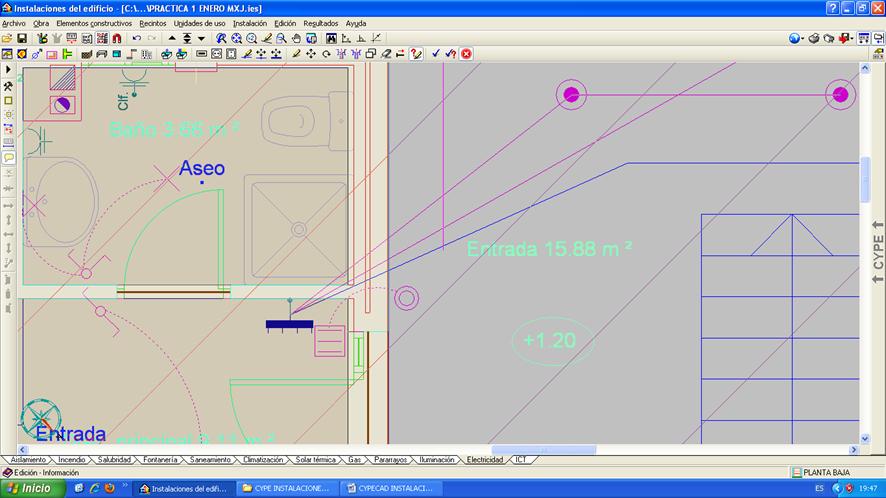

  • Incluimos la caja de protección y medida en la calle, en instalación, instalación de enlace  (es la que va desde fuera hasta el interior de la vivienda).
  • Cuadro general de mando y protección (en el interior de la vivienda), empotrado, pvc reforzado, y quitar la casilla de forzar sección.
  • Unimos los dos elementos que hemos dispuesto a través de una canalización.
  • Pulsamos en calcular para que el programa nos diga los mínimos de enchufes que necesitamos.

Instalación interior

  • Base de enchufe. Donde suponemos que hay telefóno o televisión tenemos que poner doble enchufe (uso general doble), si está el teléfono y la televisión, tenemos que poner 4 enchufes.
  • En la carga genérica (definida como usuario) podemos ponerlo todo, ascensor, etc.
  • Ponemos bases de enchufes.  Lavadora, lavavajillas, el programa los agrupa según C1, C2, C3…
  • Toma de uso general estanca: para garaje, exterior, zonas expuestas a humedad.
  • Utilizar baño/auxiliar cocina para los enchufes de cocina y baños.
  • Unipolar: el simple
  • Doble: una llave con dos interruptores.
  • Conmutador : encender la luz desde dos puntos diferentes. Pero son circuitos independientes, no hay que unir de punto de luz a punto de luz
  • Conmutador doble: encender la luz desde dos puntos diferentes. Pero son circuitos independientes, no hay que unir de punto de luz a punto de luz, sino del interruptor, a un punto de luz, y del interruptor a otro punto de luz.
  • No podemos enlazar instalaciones de dos plantas, por ejemplo, en las escaleras ponemos una con un conmutador, y lo mismo en la planta de abajo. En la medición hay que descontar una.
  • Instalación interior > mecanismos
  • Poner cruzamiento, cuando hay más de 3 “conmutaciones”
  • Conectar zumbador con pulsador (timbre)
  • El interfono (en el exterior) no hay q conectarlo en el programa.
  • Pulsador (instante)
  • Interruptor (se queda fijo)
  • Diferenciar luminaria de punto de luz, lo que hemos puesto han sido puntos de luz.
  • Edición > información Nos indica a qué altura nos coloca los elementos. Casi todas las tomas las coloca a 0.50 m , si queremos que las ponga a 0.35 respecto del suelo, tendremos que ponerle – 0. 15 m. Pero no lo vamos a hacer.
  • Para poner el motor del garaje tenemos que seleccionar el rayo rojo, carga genérica (carga definida por el usuario), y ponemos tubo empotrado, 1000 KW, 1.00, le nombramos MG.
  • Tenemos que conectar el motor con la instalación. Ponemos un patinillo (es como el montante de fontanería), instalación de enlace > canalización vertical y lo ponemos detrás del cuadro del interior de la vivienda y conectamos con canalización horizontal desde el patinillo al cuadro.
  • El patinillo no pregunta altura porque cuando está enganchado se define.

Iluminación de exterior

  • Si queremos iluminar por zonas, no podemos unir todas las luces, sino que hay que diferenciar zonas. El propio interruptor es el diferencial.
  • Poner dos Balizas en el exterior. Y dos  farolas.
  • Poner canalizaciones horizontales de una farola a otra y al cuadro de interior, e igual con las balizas, de una a otra y al cuadro.

Resultados

  • Resultados > calcular.
  • Resultados > esquema unifilar.
  • Electrificación elevada.
  • Hace 3 circuitos, uno para el básico, otro para las tomas en las que nos hemos pasado, y otro para exterior.
  • Planos. Periférico DWG.
  • Cuanto más global sea la instalación, más tarde realizaremos la electricidad.
  • En el plano no pone los circuitos básicos, sólo en los que se pasa como el C7.
  • C7 aparece cuando nos pasamos de 20 tomas.
  • Listados de la obra, ficha justificativa, aceptar, m2 total construidos, m2 de la planta baja.
  • Podemos generar el archivo de mediciones. BC3, exportar.
