Climatización por suelo radiante y refrescante

Un suelo radiante es un circuito de una tubería que recorre todo el recinto en espiral o zigzagueando y que se conecta a un colector distribuidor que suele colocarse en los pasillos. El colector se alimentará desde la caldera o asociado a una bomba de calor aire-agua. Instalaciones > Suelo radiante.

En primer lugar se delimitan las áreas con circuito de suelo radiante. Si queremos disponer el sistema en todo el recinto, no es necesario delimitar las áreas porque el programa detecta automáticamente los límites del recinto y dispone el suelo radiante por toda su superficie. Si el recinto es demasiado grande, podremos poner dos circuitos en la misma estancia definiendo previamente las dos áreas. Se inserta el cuadro de colectores, que tendremos que definirlo en el cuadro de diálogo. Tendrá tantos anillos como áreas de circuito. Este cuadro de colectores se conectará con la caldera mediante dos tuberías paralelas o sólo una múltiple, a través de Instalación > Sistemas de conducción de aguas. Con las tuberías horizontales y montantes de diámetro máximo 63 mm. Colocamos el máximo diámetro para que el programa nos indique el mínimo necesario sin necesidad de crear errores a priori.

El siguiente paso es la introducción del circuito, haremos clic sobre el icono y situaremos el cursor en una de las áreas a cubrir. No haremos clic en el área, e iremos moviendo el cursor hasta que el circuito quede orientado de forma que facilite su conexión al cuadro de colectores. Las conexiones de las puntas de manguera que quedan, con las tomas del cuadro de colectores tienen que hacerse con el icono Tubería de la barra de herramientas Suelo radiante, pero con la precaución de que no se corten. Puede ser necesario la instalación de una bomba, Instalación > Sistema de conducción de Agua > Bomba de circulación, y la colocamos en el circuito de retorno.

Climatización por conductos

Esta instalación se realiza a través de Split conducido. Se trata de una única unidad condensadora y una única unidad evaporadora interior, colocada en falso techo, normalmente del baño. Pero en vez de descargar directamente a los recintos, lo hace a través de conductos que abastecen a dichos recintos a través de rejillas. Instalación > Sistemas de expansión directa. El primer aparato a colocar en el exterior, es el primer icono, Unidad exterior de aire acondicionado Split 1 x 1. El elemento de la unidad interior, es el Split conducido. Al seleccionar el Split, tendremos que definir sus características y asegurarnos de tener la velocidad del ventilador media. Se sitúa el Split. Las flechas azules son la impulsión de aire y de retorno, aunque en viviendas unifamiliares se suele hacer el retorno por plenum. Es decir, el aire de retorno se toma del espacio que hay en el falso techo. Para ello se han de colocar rejillas en dicho falso techo.

Una vez situadas las dos unidades, se conecta la flecha negra del Split conducido con la unidad exterior, con una línea refrigerante, que en realidad es un doble tubo del llamado cobre frigorífico convenientemente aislado. Instalación > Sistemas de conducción de aire. Nos encontramos con una serie de conductos y de rejillas. Elegiremos un tipo de conductos y se configurará.

Es conveniente elegir el alto, ya que va a venir condicionado por el falso techo, y dejar sin definir el ancho para que el programa calcule el necesario. Se traza el recorrido del tubo desde la boca de impulsión del Split, hasta los recintos a climatizar. Se colocarán las rejillas de impulsión de aire Sistemas de conducción de aire > Rejilla de impulsión (configurarla). Con la ayuda del punto Más cercano, disponemos una rejilla en la base del tubo. También podremos colocar difusores en estancias como el salón.

El retorno se podrá hacer por plenum: Rejilla de retorno por plenum. Este retorno no se podrá utilizar en lugares públicos según normativa. Al hacerlo por plenum, se colocarán rejillas en el falso techo de las estancias excepto en el baño y en la cocina. Las velocidades de paso por los conductos y rejillas, además de otros muchos valores, pueden configurarse desde Obra > Opciones.

Climatización por bomba de calor aire-agua y fancoils

Una bomba de calor aire-agua es un aparato que hace esencialmente el mismo ciclo frigorífico que un Split, pero en vez de tener el evaporador en contacto directo con el recinto a refrigerar, lo tiene en contacto con un circuito primario cerrado de agua. Las hay de:

  • De dos tubos, impulsión y retorno de agua fría o caliente, según estemos en verano o en invierno respectivamente.
  • De cuatro tubos, son más grandes aún y más eficientes porque pueden generar frío y calor simultáneamente.

    Por dos tubos envía y recibe el agua fría y por los otros dos envía y retorna agua caliente. Estos aparatos se utilizan normalmente en edificios grandes (colegios, hoteles y hospitales)

Para climatizar con este sistema, se ha de colocar una bomba reversible en la cubierta. Instalación > Unidades centralizadas de climatización. Si sólo vamos a utilizar este sistema para enfriar, la bomba será no reversible. La calefacción la podremos haber aportado por otro tipo de instalación como pueden ser radiadores conectados a una caldera. Con el agua que genere el aparato situado en cubierta, se abastecerá a las unidades interiores, fancoils. Por esos fancoils pasará el agua fría o caliente, a través del intercambiador, que provocará que el aire del recinto se enfríe o se caliente según el agua que le llegue.

En el interior, se introducen los fancoils en el faso techo, Instalación > Unidades no autónomas para climatización (fancoils) y para conducir el aire desde el equipo de cubierta a los recintos, se dispondrán conductos horizontales y montantes. En los conductos horizontales se insertarán rejillas de impulsión para que salga el aire y las de retorno para que entre el aire a climatizar.

Los fancoils se conectarán con tuberías de agua y se tendrá especial cuidado ya que el fancoil dispone de cuatro entradas. Las dos de los laterales son las tuberías y las dos en el lado mayor son para conectar los conductos de impulsión, de la flecha que sale, y de retorno, de la que entra. En este caso, el retorno si será conducido y las rejillas serán Rejilla de retorno. Las líneas de retorno se podrán sacar a fachada para tomar aire limpio y ventilar bien el local y cumplir con la exigencia del nivel de la calidad del aire exigido en la IT. 1.1.4.2.3 del RITE. Las rejillas de impulsión se podrán colocar directamente sobre eje del conducto mediante difusores. Si las estancias a climatizar son muy grandes, se colocará un Recuperador de calor estático aire-aire.

Cálculo y resultados

Resultados > Calcular.

  • Podemos encontrarnos errores en las rejillas de retorno. Si nos dice que absorben menos aire del mínimo, probaremos a reducir el número (pasará mas caudal).
  • Pueden a aparecer advertencias que nos indiquen que la potencia sea inferior a la carga sensible máxima en verano auqneu nuestra máquina cumpla por potencia total. Esto es debido a la temperatura del emplazamiento.
  • Para editar cualquier equipos, nos iremos a Obra > Selección de materiales y equipos.
  • Si la potencia de la caldera es insuficiente, podremos cambiar la caldera por un depósito integrado. Esto hace que se reduzca mucho la potencia necesaria.
  • Advertencias de colocar tuberías de tipo exterior en el interior y viceversa. Se podrán cambiar los tipos de tuberías cortando por el primer nudo que tengan en el interior de la vivienda.
  • Interferencias geométricas entre fancoils y falso techo. Para ello se deberán editar estos techos desde el menú Recintos.
  • Archivo > Imprimir > Listados de obra. Se muestran los listados disponibles entre los que destacan las justificaciones al RITE y todos los anexos de cálculos.
  • Obtención de planos.

Trazado de la instalación en la práctica. Climatización por conductos de bomba de calor y fancoils.

  • Obra > Datos generales

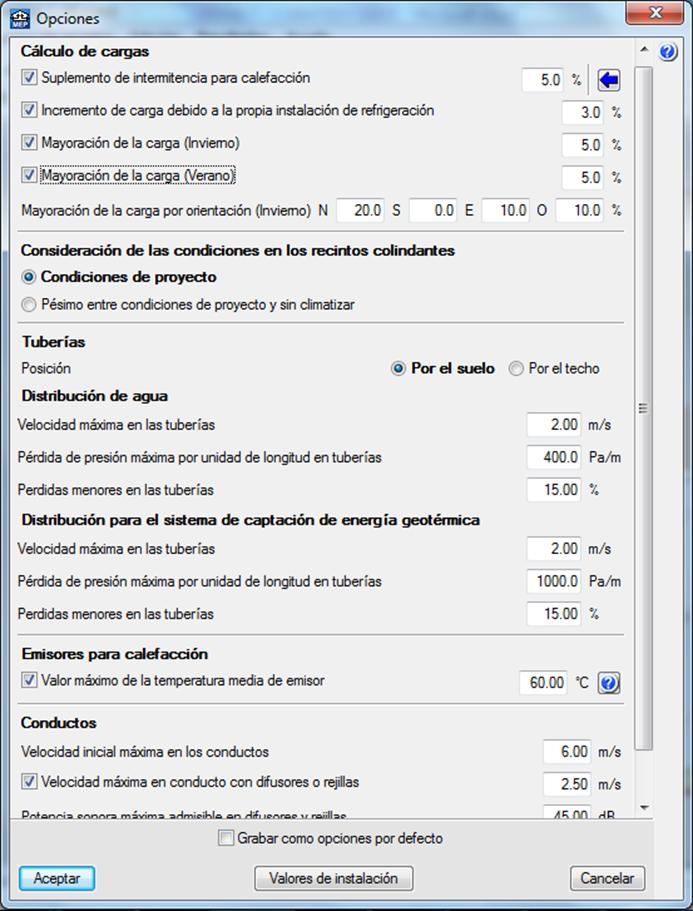

  • Obra > Opciones
  • Marcar incremento de carga y dejar la mayoración de la carga en las dos
  • La velocidad máxima inicial es la de la salida y la otra la que llega a las rejillas. Tenemos que tener un compresor fuera. Una máquina dentro que genera aire (fancoil) y expulsa aire.

  • Tubería de impulsión, un conducto de lana de roca forrado de aluminio por falso techo y por rejillas.
  • Tenemos que garantizar toma de aire al fancoil.
  • Retorno por plenum: Rejillas de retorno que no están conectadas a conductos. Pero el aire se va por el falso techo. La máquina absorbe la extracción por el falso techo.
  • En edificios públicos no está permitido el plenum porque se puede quedar polvo, suciedad, no es higiénico porque los techos falsos no están bien terminados. No es salubre.
  • Retorno normal: Tenemos que conectarle conductos al fancoil.
  • Instalación > Unidades no autónomas para climatización

    El sistema de fancoils 2 tubos solo es para genera aire frio o caliente, no puede hacer las dos cosas a la vez. Solo tiene una batería, se enfría, o se calienta. Si tenemos un sistema de 4 tubos, tiene la capacidad de impulsar aire caliente y frio a la vez. Tiene dos baterías para generar frio y calor.

    • Seleccionamos el primero, fancoil de techo sistema de dos tubos.
    • Lo desactivamos todo para calcularlo por defecto, pulsamos sobre el símbolo del euro, Major 2 potencias, y la menor potencia frigorífica (426/1,7 kw). No marcar con resistencia eléctrica. Velocidad II, y lo demás por defecto. Aceptar.
    • Cargamos otra máquina con el euro, Major 2 y le ponemos la de 4,9 Kw (4900 frigorías).
    • Ponemos los fancoils en el techo de los baños.
  • Instalación > sistemas de conducción de aire.
    • Colocamos los coductos horizontales, si tenemos exteriores, el de exterior es de chapa. Isover—climaver plus, es el que se utiliza normalmente.
    • Le marcamos con sitema de metal, que son los elementos para sujetarlos al techo.
    • Le forzamos el alto a 150 mm para controlar lo del falso techo.
  • Rejillas de impulsión > En conducto rectangular no metálico
    • Horizontales regulables individualmente, fijación mediante tornillos vistos.
    • Podemos condicionar el caudal pero lo dejamos sin marcar.

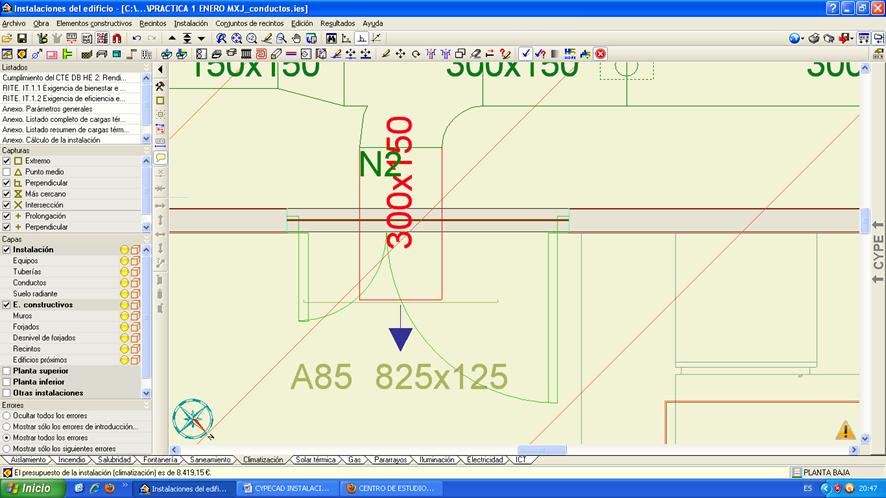

    • Colocarlo en la salida del tubo. Comprobar que está el falso techo activado.
    • Los cuadraditos indican la mitad del tramo del tubo.

    • Seleccionar rejillas por plenum, aluminio, horizontales, fijas, salida de aire con inclinación de 15, dejamos el caudal libre.
    • Las rejillas por plenum no se pueden poner en pasillos ni en baños porque no es salubre, no es higiénico.
    • Cuidado y poner el techo de Yeso, porque de escayola no se queda la flecha azul.
  • Instalación > unidades centralizadas de climatización, seleccionamos la primera.
    • Marcar con grupo hidráulico (para el retorno del agua, de presión constante), podemos señalar sin grupo hidráulico y colocarlo a parte.
    • Marcamos la primera IWG y la de 6, 8 KW

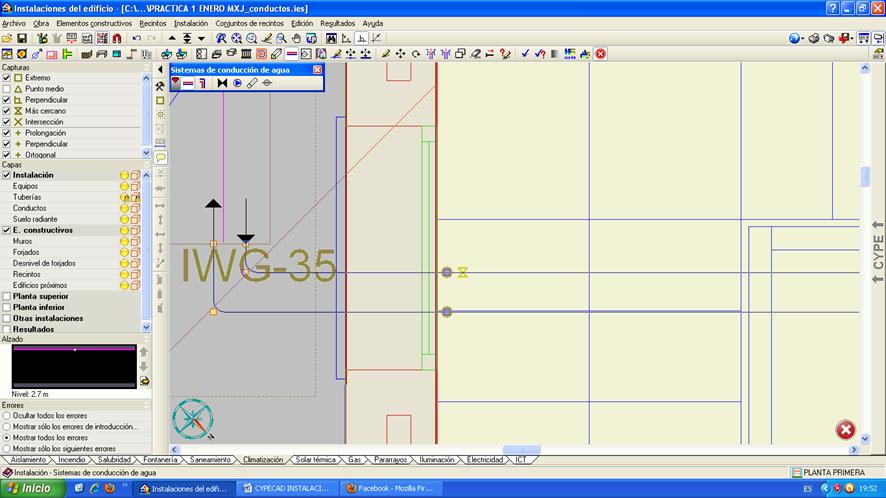

  • Instalación > sistema de conducción de agua , horizontal, EXISTEN DOS TIPOS DE TUBERÍAS. (una para exterior, y otra para interior). Serie 1: en el exterior del edificio. Material : cobre (es flexible), aislamiento mediante coquilla, pintura gris, más capacidad de retener temperatura. Dejamos el diámetro máximo. 104 /108.
    • Serie 2 , colocada superficialmente, porque va colocada por el falso techo. Material, todo igual que antes, sin revestir, pinchar el máximo.
    • Aceptar, no marcamos ni impulsión ni retorno. Botón derecha, serie 2

    • Colocamos la Serie dos en interior y conectamos con el fancoils y con tubos horizontales. La longitud de tubería que garantiza la calidad es de 25 metros.
    • Colocar las tuberías verticales, y conectar con la tubería horizontal.
    • Calcular.

Precaución

Muy importante conectar impulsión con impulsión y retorno con retorno en todas las máquinas, y con las tuberías verticales.

Errores y advertencias más comunes

  • Advertencias, problemas en el techo:  La solución es aumentar el falso techo, ponemos 25cm.
  • FANCOIL Selección de materiales: Fancoil de techo, editar, vamos aumentando la máquina a más frigorías. Si no nos cumple, subimos otra más. Lo primero es cambiar la máquina

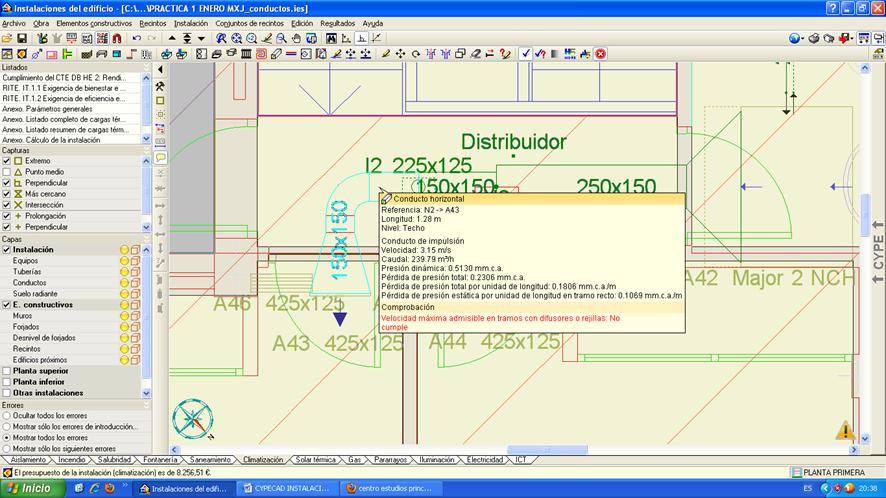

  • Ahora la velocidad máxima no cumple

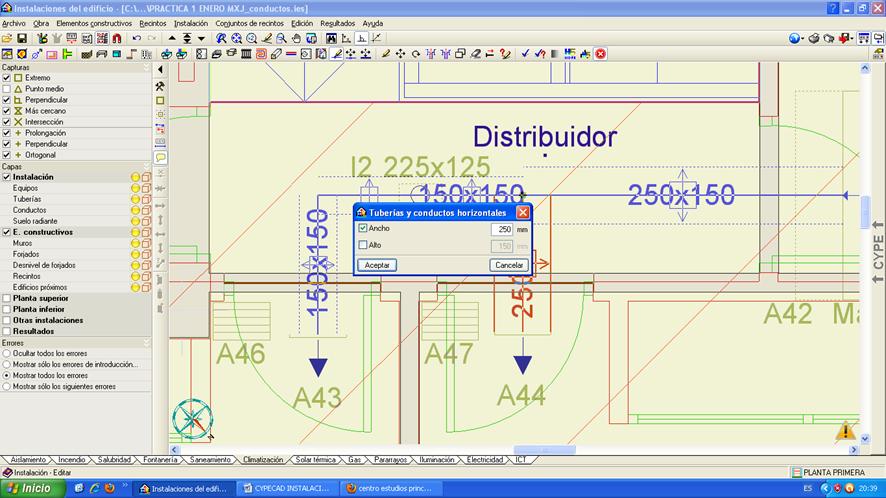

  • Editamos el ancho y le ponemos 250.

  • En segundo lugar, cambiamos lo conductos, aumentamos el ancho a 250
  • No nos cumple la velocidad, podemos ponerlo más ancho, pero la rejilla va a salir muy grande. Ponemos dos conductos. Por tanto ponemos otra rejilla + conducto paralelo.

  • Hay que darle espacio a los conductos, porque puede dar error y no realizar la curva, debemos de mover los conductos para el correcto diseño.
  • VELOCIDADES GRANDES, se solventan aumentando la sección (el conducto) debido presión.
  • Problemas de intersección: Ocurre por el dibujo.
  • En Electricidad se conectan las máquinas (una vez que ya sepamos hacer la instalación de electricidad).
  • En aislamiento tenemos que ponerle más en los techos. Aislamiento justo encima de la escayola.
